poolhoogte instellingen voor de AK-1N duo

Met de AK-1N Duo kun je de polengte van je getufte tapijten aanpassen, van 8mm tot 16mm. Om de polengte aan te passen, moet je de posities van een paar onderdelen veranderen. Deze gids neemt je er stap voor stap doorheen.

Let op: Het aanpassen van de polengte vereist precisie. We raden aan om je eerst vertrouwd te maken met de mechanica van je tufting machine voordat je aanpassingen maakt, omdat onjuiste veranderingen de functionaliteit kunnen beïnvloeden. Dus bestudeer de bewegingen, raak vertrouwd, en maak wat notities van je standaardinstellingen zodat je makkelijk terug kunt naar normaal!

Gebruik deze tabel om de juiste afmetingen voor je gewenste polengte te vinden:

Stap-voor-stap instructies: #

Veiligheid eerst. Haal altijd de stekker van de AK-Duo uit het stopcontact voordat je aanpassingen maakt.

1. Stel de polengte in op het tandwiel #

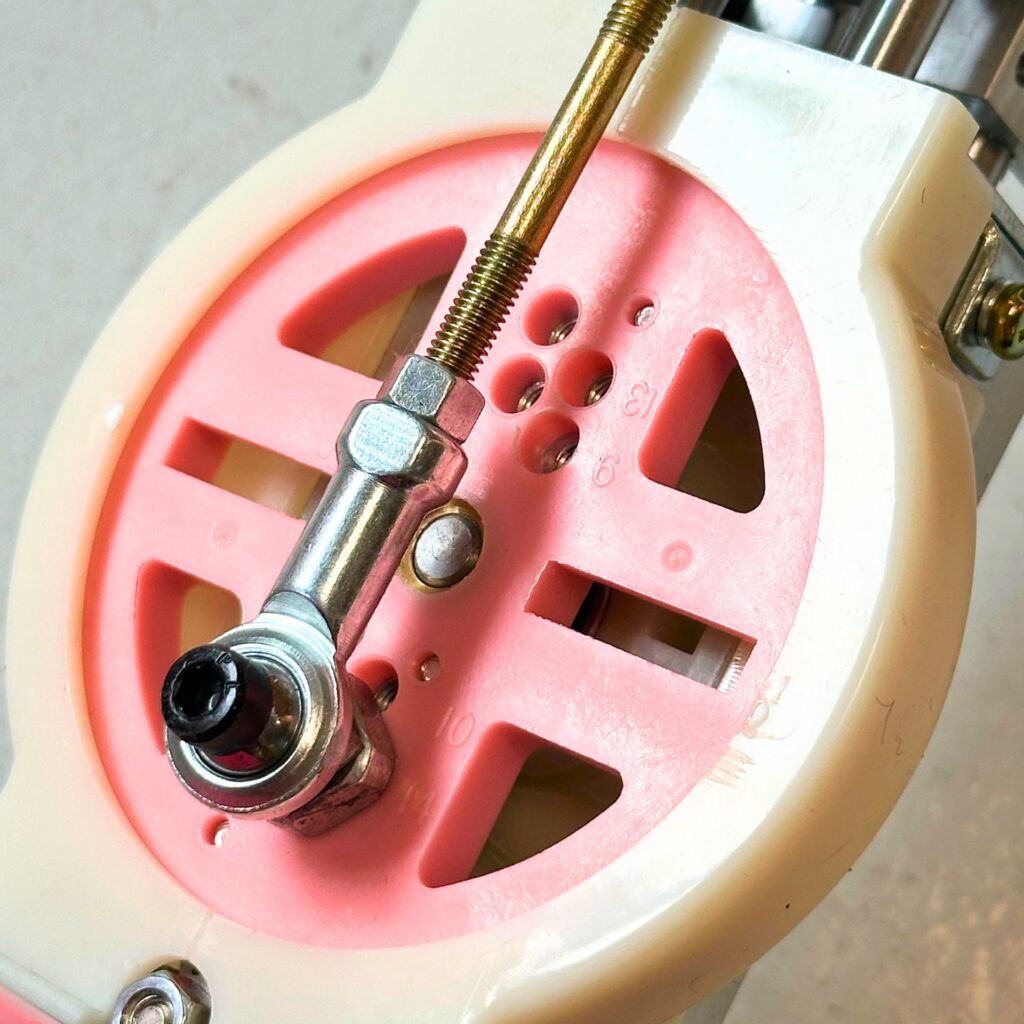

Draai de machine ondersteboven zodat je het tandwiel kunt zien. Elk gat is gemarkeerd met een polengte-nummer in millimeters. Kies het gat dat overeenkomt met je doelhoogte, steek de stang erin en draai hem stevig vast.

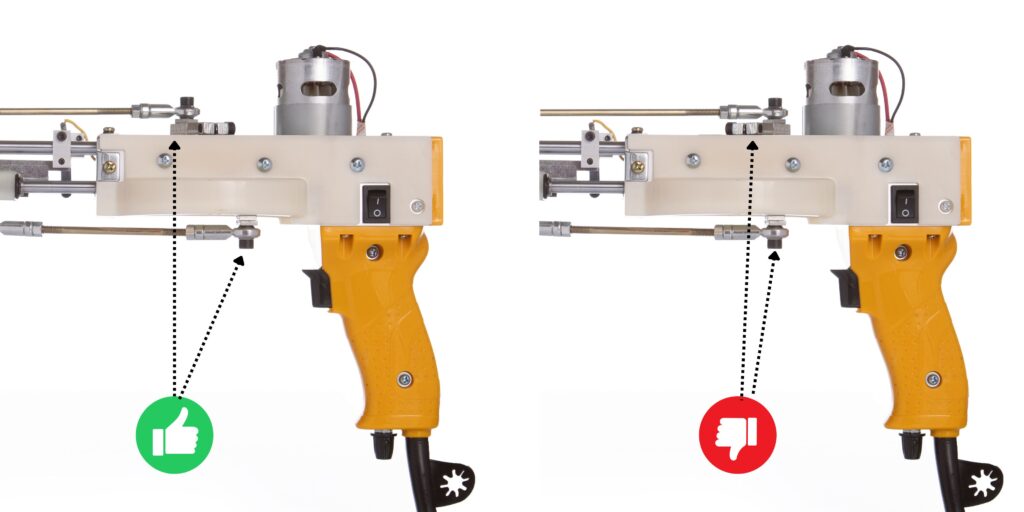

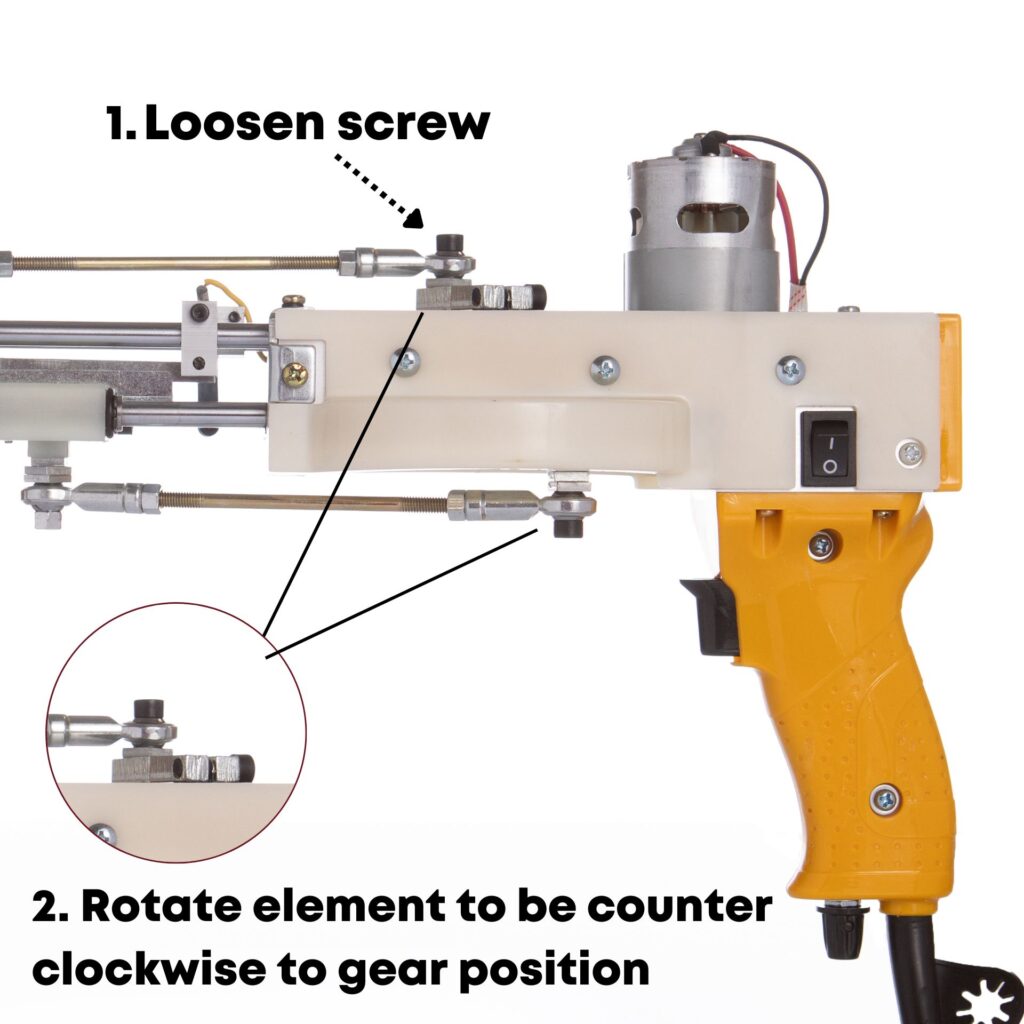

Belangrijk: Als je naar een gat aan de andere kant van het tandwiel gaat, verplaats dan de bovenste stang zodat deze tegen de klok in blijft ten opzichte van het tandwiel.

2. Pas de afstand tussen schaar en naald aan #

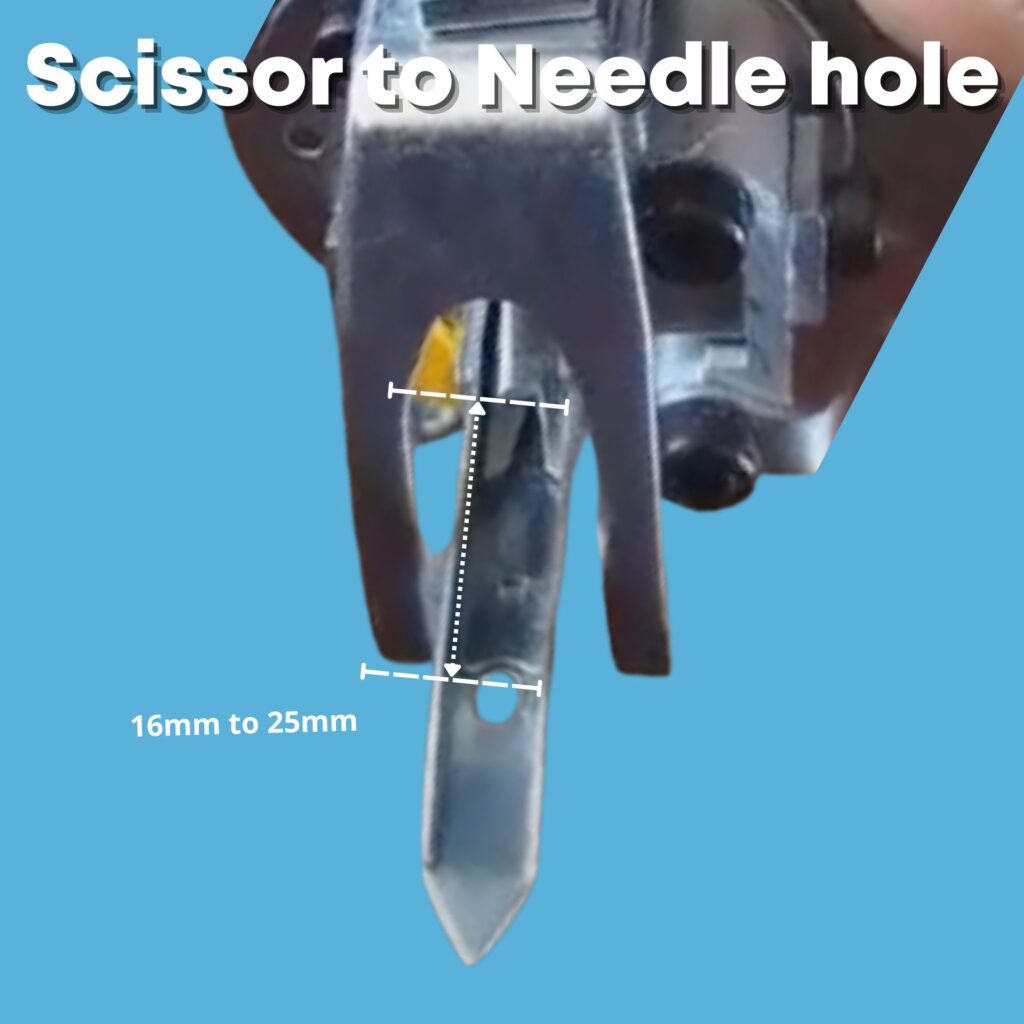

Draai het tandwiel totdat de schaar volledig is ingetrokken in de machine, de “6 uur” positie voor het tandwiel. Meet dan van de mond van de schaar tot de rand van het naaldgat: dit is de schaar-tot-naald afstand.

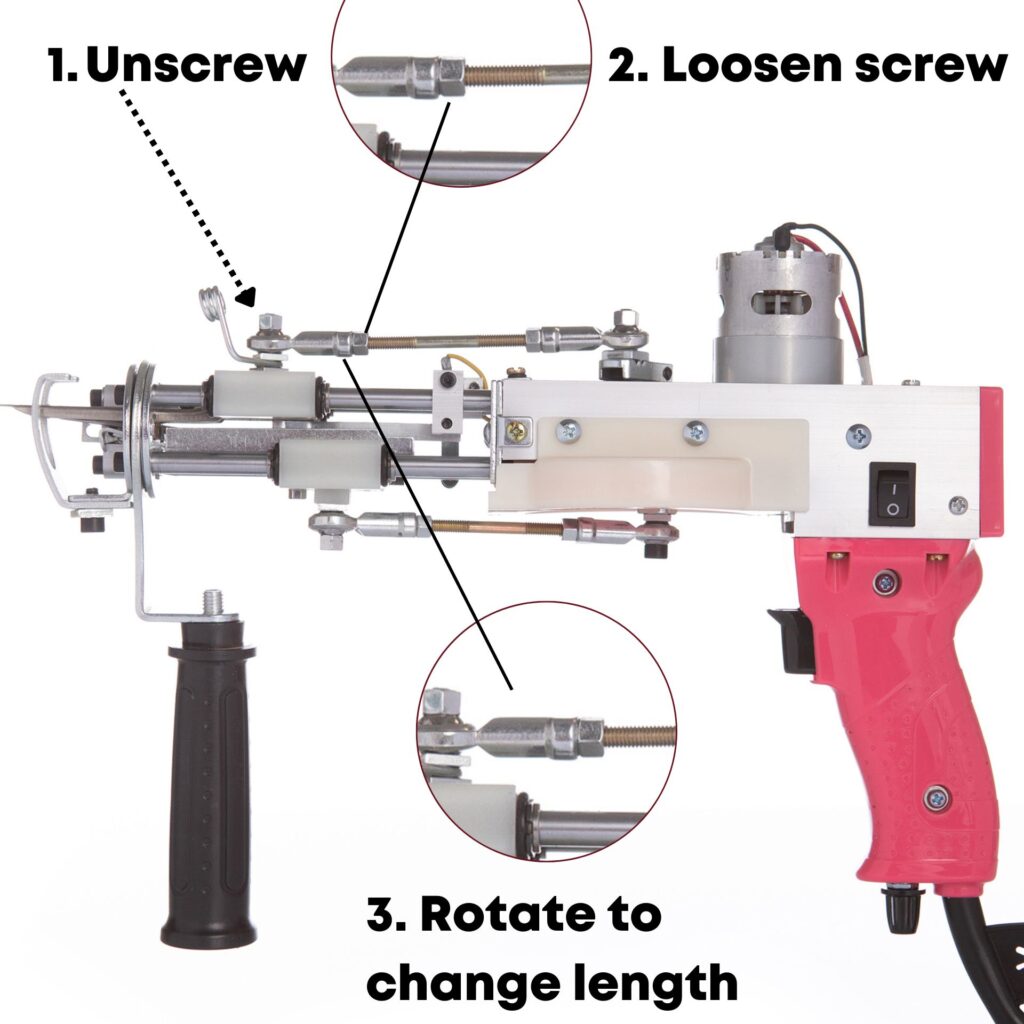

Om de afstand te veranderen, maak je de schroef op de bovenste lagerstaaf los en verwijder je de staaf. Draai aan de schroefdraadafstelstang.

• Met de klok mee = grotere afstand (hogere pool)
• Tegen de klok in = kleinere afstand (lagere pool)

Bevestig de lagerstaaf opnieuw en draai de schroef vast wanneer je de gewenste lengte hebt bereikt.

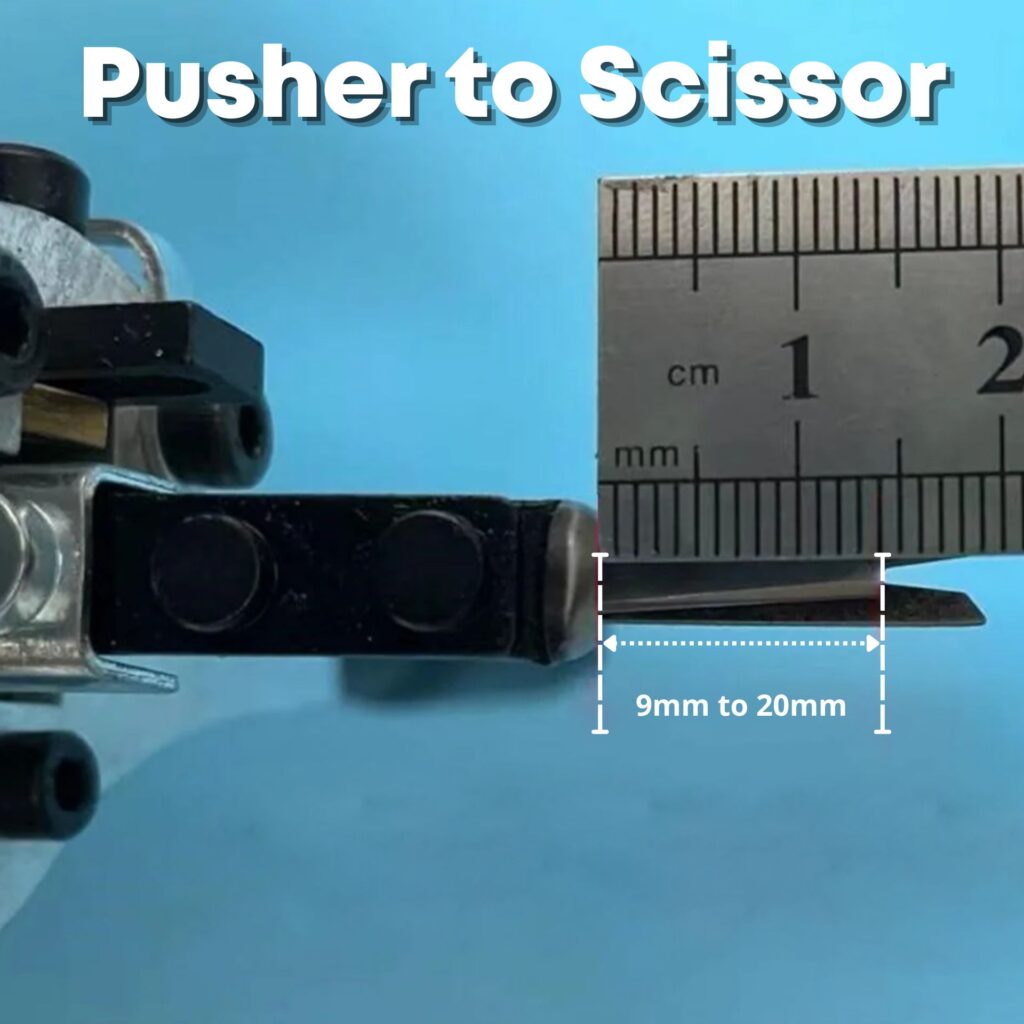

3. Pas de afstand tussen duwer en schaar aan #

De duwer is het kleine metalen plaatje net onder de schaar dat voorkomt dat ze te ver in de tufting stof doordringen.

Draai het tandwiel naar de “12 uur” positie zodat de schaar volledig is uitgeschoven.

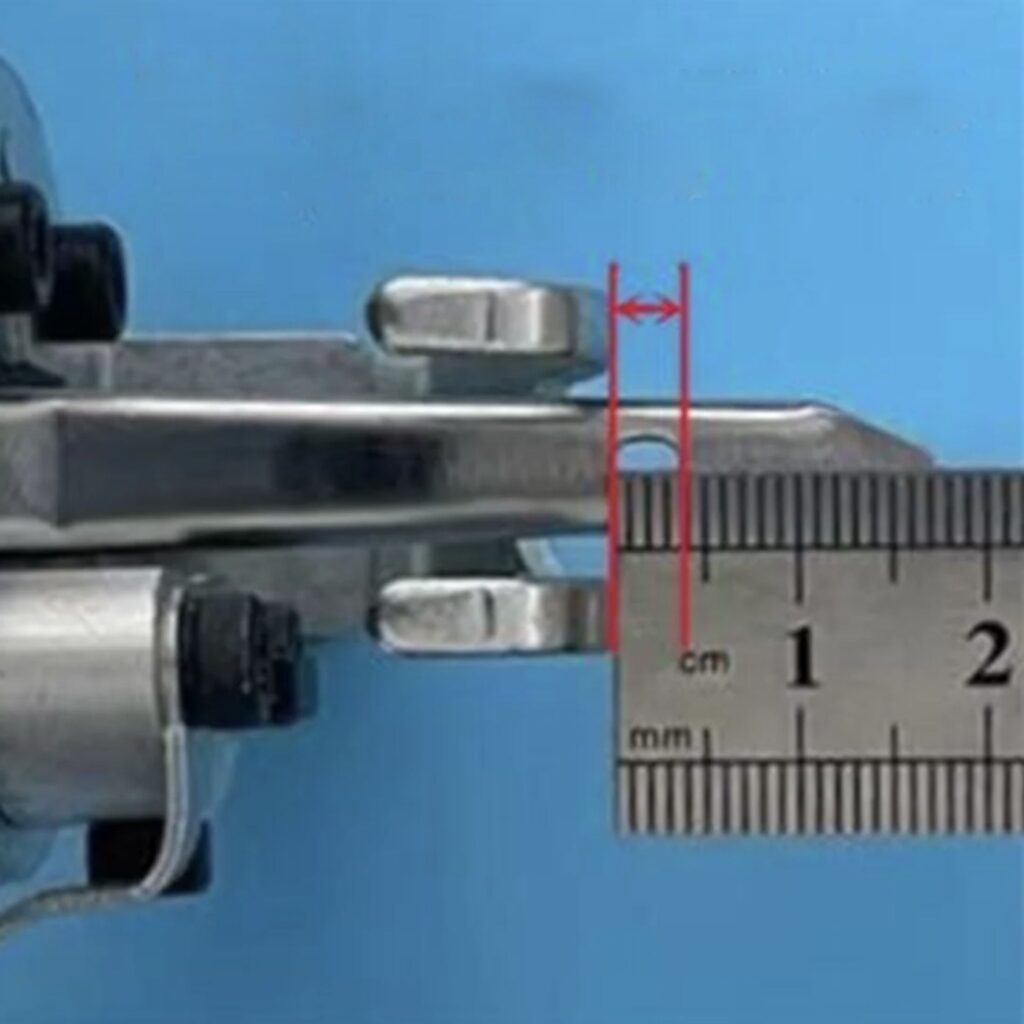

Meet de ruimte tussen de duwer en het begin van de schaarmond, en stel deze in op de waarde die in je instellingentabel staat.

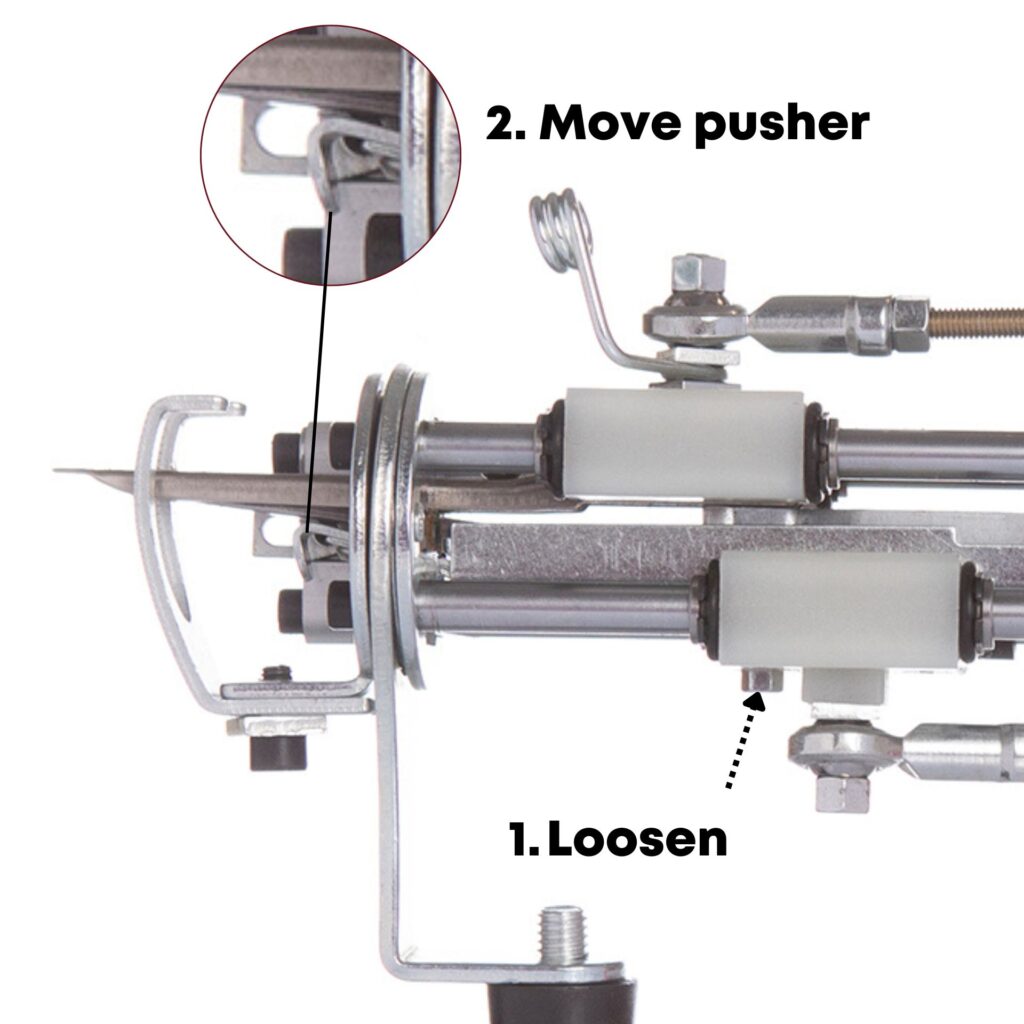

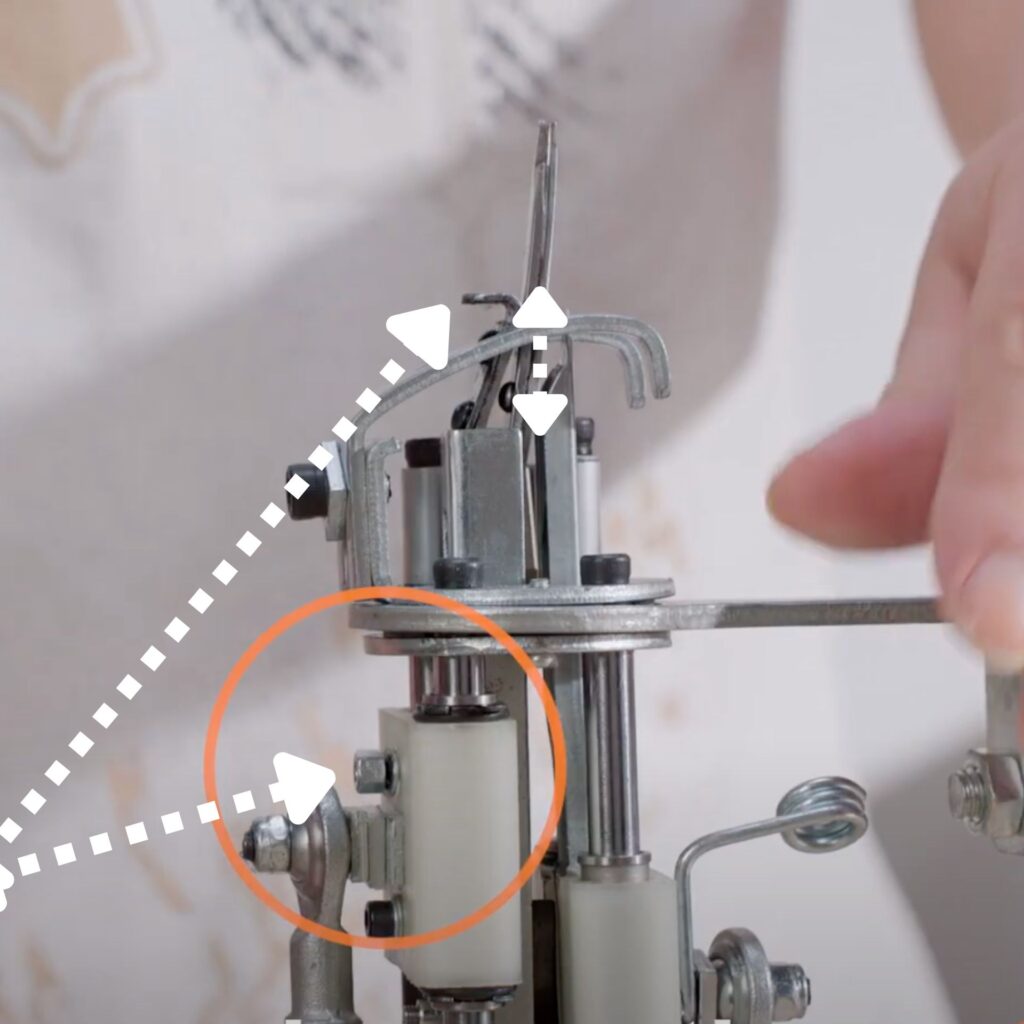

Om de duwer naar achteren of voren te verplaatsen, draai je de schroef aan de onderkant van het witte schuifblok iets los, schuif je de duwer naar voren of naar achteren, en draai je hem weer vast.

4. Controleer de stofaandrukker #

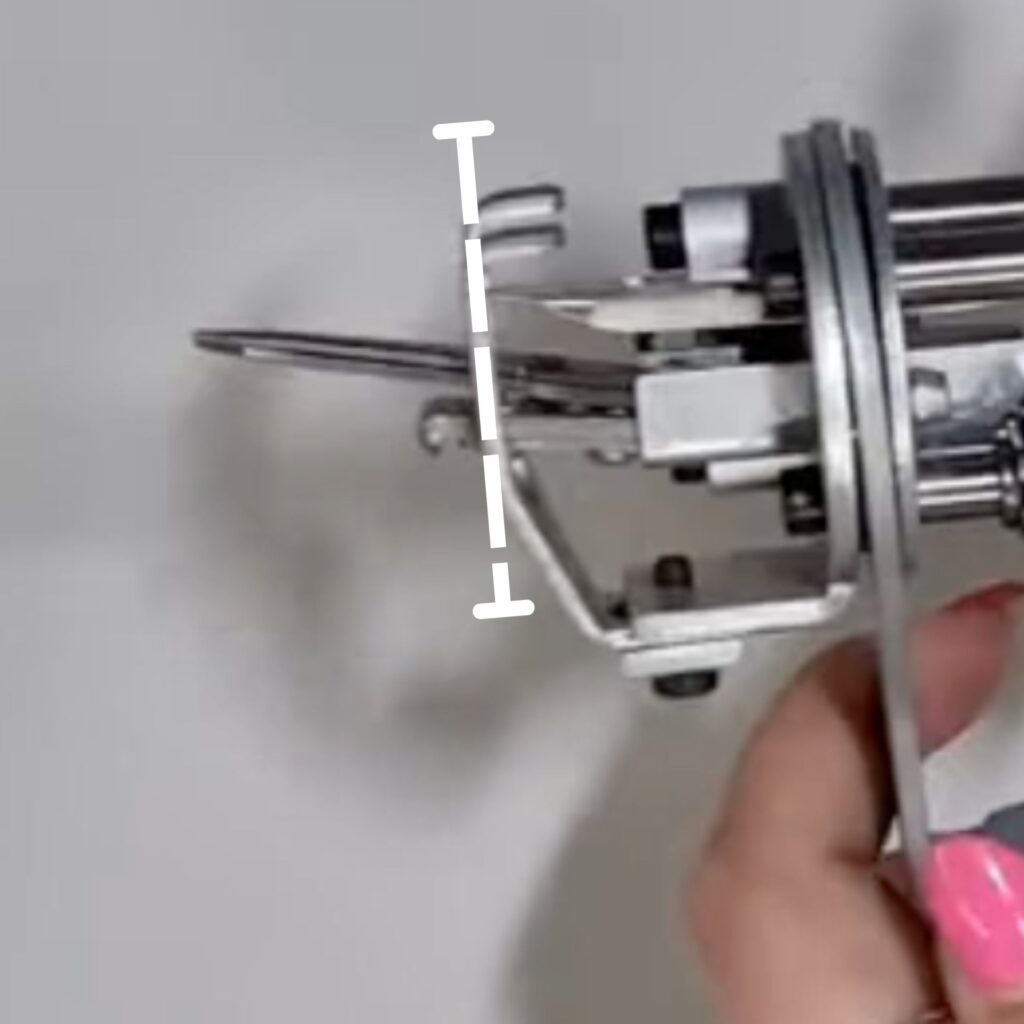

De stofaandrukker zit aan weerszijden van de naald. De ruimte tot het naaldgat moet altijd 3-4 mm zijn, ongeacht welke polengte je kiest.

Met de schaar ingetrokken (het tandwiel op 6 uur), bevestig je de 3-4 mm ruimte tussen aandrukker en naaldgat.

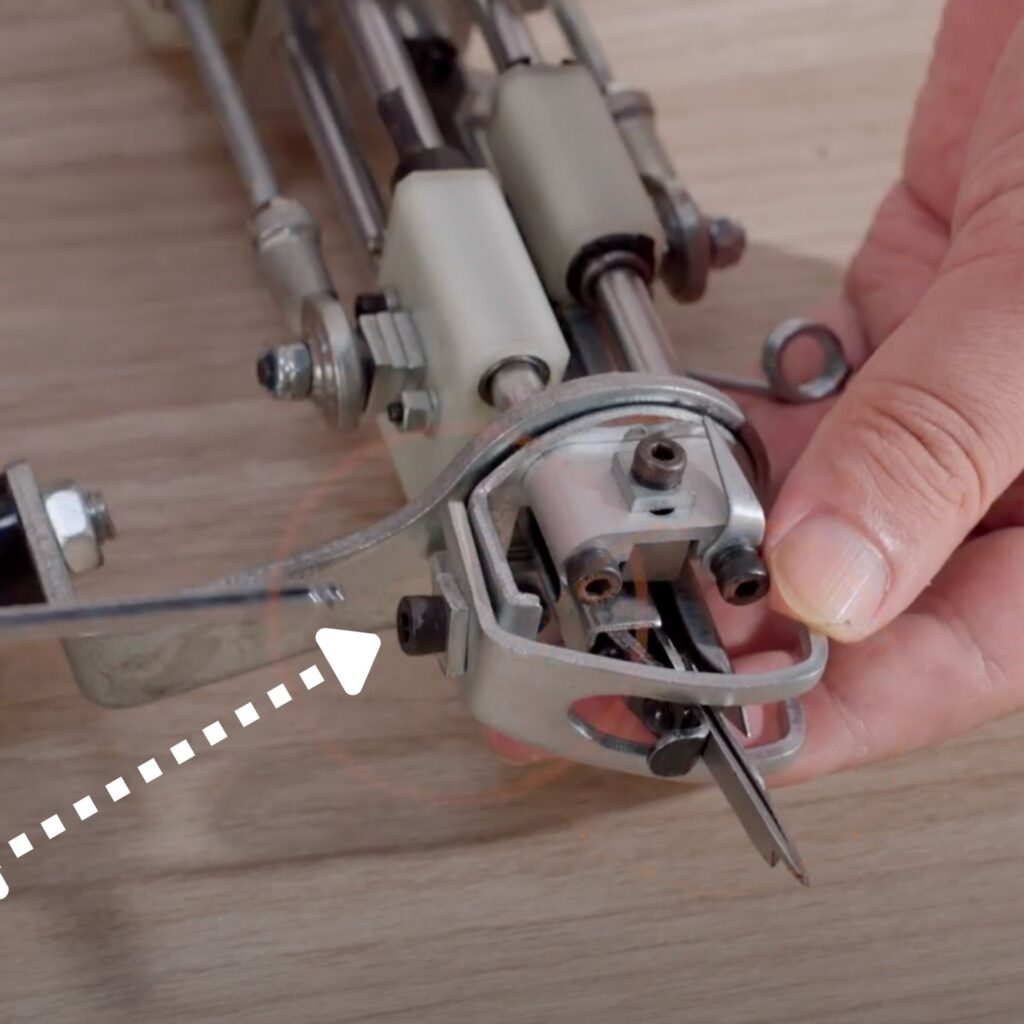

Draai vervolgens het tandwiel naar “12 uur” zodat de schaar volledig naar voren staat. De naaldpunt mag op dit punt niet uitsteken voorbij de stofaandrukker. Als dat wel zo is, draai dan de schroef van de aandrukker los, schuif de aandrukker naar voren of naar achteren totdat de naald er net achter zit, en draai dan de schroef weer vast.

Als de punt van de naald voorbij de stofaandrukker uitsteekt, verplaats je de stofaandrukker naar voren door de schroef iets los te draaien en de aandrukker naar voren of naar achteren te bewegen.

5. Test of de schaar opent en sluit/knipt. #

Voordat je de machine weer aansluit, draai je het tandwiel handmatig door een volledige cyclus. De schaar moet soepel openen en sluiten zonder haperen. Als iets niet goed voelt, zie hieronder.

Je moet misschien de schaarsluiter en -opener elementen aanpassen zodat de schaar ze raakt bij het intrekken en naar buiten bewegen. Gelukkig hebben we een video die dit laat zien!

6. Je zou klaar moeten zijn! #

Je hebt het gehaald! Voordat je aan je echte project begint, maak je een paar testlijnen op een stuk tufting stof om er zeker van te zijn dat de polengte er goed uitziet en aanvoelt. Misschien moet je hier en daar nog een millimeter aanpassen.
